| 伊勢崎市内を北西から南東方向に縦断する上武道路は、2009年3月中旬、境三ツ木高架橋の北側から大国神社東交差点北側までの四車線化が開通しました。（2009/7/15 記） その後、大国神社以北の渕名（ふちな）高架橋の四車線化が期待されていましたが、2009年７月、現地に高架橋下部工工事の現場事務所が建ち、工事が開始されました。工事は「下部その１工事」〜「下部その４工事」の４ブロックに分割され、工期は平成21年7月21日〜平成22年3月13日の８か月。（2010/5/12 記） 2010年（平成22年）春、無事に下部工工事を終えた現地では、2010年11月、「上部その１工事」および「上部その２工事」が発注されました。（2011/2/22 記） |
鋼橋上部工事
更新日：2012/2/13 ▲ページTopへ
先週、「上武道路 渕名高架橋上部その２工事」の日本橋梁株式会社の現場事務所長の松田さんから嬉しいメールが届きました。渕名高架橋の現場作業を終了したのでお出でいただけますかとのメールです。
|
||||||
 現場事務所と展示室 2012/2/11 |
実は先月の1月31日、景観まちづくり表彰式・講演会に参加するために現渕名高架橋上り線を車で通過した時、気になったのは拡幅側の橋面の様子。後続車のスピードを気にしながら横目で眺めると、橋面の上で多くの人が行ったり来たりしていて、「え、もう床版の打設を終えたのかな？」、と心は疑問と好奇心で一杯になり、次回はいつ、どのポイントから見学しようかと早くも思索を練り始めていたところだったので、この上なくグッドタイミングなお誘いでした。早速に連絡を取り、先週末2月11日の土曜日に現場事務所を訪問しました。現場事務所にお邪魔したのは、昨年8月に展示室を訪問して以来です。
 左から所長の松田さん 副所長の原田さん、 工事主任の益田さん 2012/2/11 |
●
事務所では所長の松田さんと副所長の原田さん、工事主任の益田さんの３人が迎えてくれて、まずは事務所で工事中の苦労話や技術的な話を伺いました。
施工に関する話題は実際に現場を監理したエンジニアでなければ語れないプロの世界の話で、橋梁設計を本業としながらも現場経験がない私にとって、どの話も尽きる事のない興味が湧き、話の後、何とも言えない爽やかな満足感が心を満たしてくれました。
また、これら技術の話題の他に感銘を受けたのは、当現場では現場を技術監理するだけでなく、地元を始め社会との交流を促進するために、様々な取り組みを積極的に行い、社会資本整備を担当する建設業界を広く社会に理解してもらうための努力を行っていることで、私が昨年夏にお邪魔した展示室の設置もそのような方針の一環とのことです。現場展示室は現場の蓄積と共に徐々にアップグレードしているとのことで、昨夏、橋梁架設現場に展示室が設けられている事に感じた新鮮な驚きを再び新たにしました。
昨年11月には、地元の伊勢崎市立境北中学校の生徒たちの総合学習「働くってどんなことだろう〜地域の方々から学ぶ」を受け入れ、生徒たちに現場を案内し、生徒たちの質問に答え、生徒たちが働く事に興味関心を示し、将来の行動に何らかの役に立てばと、惜しみない協力をしています。
従来の建設現場においては、とかく地元周辺地域との間には厚い壁があって、私のような建設オタクを除けば、地元住民は建設現場は近付けない場所と言う先入観がありますが、日本橋梁さんのこのような取り組みは、その壁を外し、相互理解と相互協力の促進に必ずや貢献するものと確信しています。
 橋面に昇るための高所作業車 2012/2/11 |
事務所での話も尽きないまま、いよいよ完成した床版の上に上がることになりましたが、工事中の足場は既に全て撤去され、昇降用の階段も外されているので、高所作業車で上がる事に。若い時、施工中の斜張橋の塔の上や、建方中の鉄骨の梁の上なども歩いた経験があり、趣味の登山で痩せ尾根も普通に歩いていたので、高い所は全く平気なのですが、心配なのは当時に比べて20キロも増えた体重とつかえる腹。高所作業車の籠から出る時に自分の脚の短さに難儀しながら、籠から降りるとそこは完成した渕名高架橋の床版の上。「その１工区」と併せて約１．２kmの長さの真っ白なコンクリート床版です。
そこに、松田さんと原田さん、益田さんの３人と私とのたった４人で立ち、「その２工区」の全長620mの床版の上を歩きながら、床版や地覆、壁高欄の仕上げのこと、車道部や壁高欄のジョイント部の構造などを見学させていただきました。
 「Go!伊勢崎」開設以来６年目にして 本邦初公開の私こと管理人・丸男の 登場です。ん〜、足の短さが隠せない。 左は松田所長、右は原田副所長です。 2012/2/11 |
伊勢崎市の夏は最高に暑くて、冬は最高に寒かったとのことです。地元民代表として私も納得。今年の冬は特に寒いです。また皆さんのラーメン行脚は昨年の夏以降更に増え、私も知らないお薦め店がたくさん増えていて、私もいつか訪れてみる楽しみが増えました。
●
開通前の高架橋の床版の上にご案内いただくなど、予想もしていなかった貴重な体験で、この上なく光栄な事でした。ご配慮、ありがとうございました。竣工検査は予定より１ヶ月早い今月末とのことです。遠からず現場も引き上げることと思いますが、２月中はまだまだ寒い日が繰り返すと思います。皆さんには残りの期間も健康に留意され、次の赴任先でも活躍されんことをお祈りしています。（2012/2/13 記）
床版打設まで完了した「上武道路 渕名高架橋上部その２工事」の区間。
橋面に上がる前に、高所作業車を更に高く揚げていただき、空撮のような写真を撮りました。
後方には榛名山、小野子山、子持山、赤城山（左から）。
2012/2/11
左側：現在の渕名高架橋。
（完成時には下り２車線）
右側：本工事の拡幅部。
（完成時には上り２車線）
2012/2/11
上部工事を終えた渕名高架橋。
橋面より更に高い位置から撮影。
残作業は基層舗装＋表層舗装です。
はるか後方に横たわる赤城山。
2012/2/11
高所作業車を下から見上げると
流石に高い！
この籠に乗って橋面に昇りました。
2012/2/11
昨年のクリスマスシーズンには
桁の側面にクリスマスツリーの
イルミネーションが飾られ、
ややもすると排他的な工事現場が
周辺の人々に明るさを灯してくれました。
■展示室のパンフレット
▲ページTopへ
2012/1/1、2012年元旦の上武道路・渕名高架橋の架設現場の状況です。前回から約３ヶ月の経過ですが、高架橋下を交差する県道や市道の位置と工区北端部寄りの一部を除き、桁を覆う足場が外れ、場所によっては道路端部のコンクリート製壁高欄も型枠が外れて姿を現し、下から見上げる範囲では桁架設は完了し、床版コンクリート打設や壁高欄の施工が進んでいると思われます。工期の３月３０日まで残す所３ヶ月弱、いよいよこの春には４車線化した渕名高架橋の完成です。 |
||

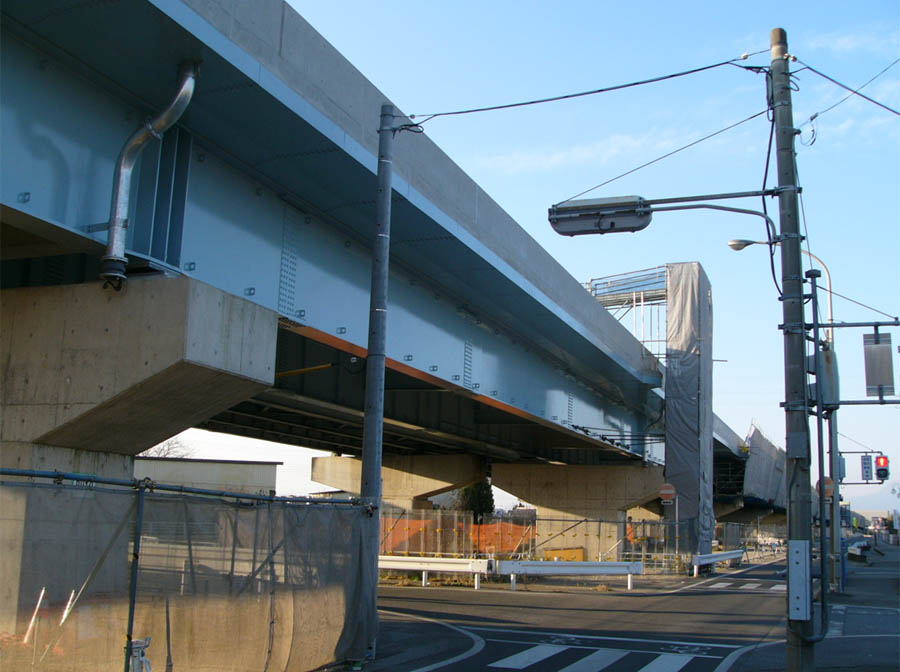

 太田県道との立体交差部 2012/1/1  工区の北端部寄り 2012/1/1  工区中間部。右後方には赤城山。 2012/1/1  工区中間部 壁高欄の施工も終えたようです。 2012/1/1 |
 工区の北端部寄り 2012/1/1  工区中間部。桁の足場が外れ、壁高欄も完成しています。 2012/1/1  南端部寄り 2012/1/1 |
|
 工区南端部 2012/1/1 |
 桁の足場が外れ、 地覆の型枠が残っています。 2012/1/1 |
 床版コンクリートの型枠が見えます。 左：既設高架橋 右；架設中の桁 2012/1/1 |
▲ページTopへ
| 2011/9/25、前回から１ヶ月半振りの現地レポートです。桁据え付けは全区間で終了し、塗装工や足場撤去が進んでいました。 | ||
 県道との立体交差部では、 桁足場に加えて落下防止のための 防護シートが全体を覆い、 ご覧のように大きな細工になります。 2011/9/25 |
 区間中間部。足場が外れたスパンと残されたスパンが混じっています。 2011/9/25  工区南端部から少し北側。主桁の水平補剛材や垂直補剛材、 主桁を繋ぐ横支材との取り合い等が良く分かります。 2011/9/25 |
|
 区間中間部。桁部分に足場が組まれています。 2011/9/25  「上武道路渕名高架橋その１工事 工事のお知らせコミュニティーボード」 区間途中の高架橋下に掲示されています。 2011/9/25 |
 区間中間部。桁全体を覆う足場。 2011/9/25  工区南端部付近では橋脚（支承部）の足場が残っていますが 桁の足場は外れました。 2011/9/25 |
▲ページTopへ
2011/8/6 |
||
 桁の吊り上げ作業中でした。 2011/8/6  桁を吊り上げているのは オールテレーンクレーン。 ２６５ton吊りの大型クレーンです。 色の配色も洒落ています。 2011/8/6  クレーンの全長と架設中の鋼桁 2011/8/6 |
 太田県道を跨ぐ橋梁（北東側から） 2011/8/6  太田県道（手前の左右方向）交差点のすぐ南（北東側から） 2011/8/6 |
|
 太田県道交差点の南から熊谷方面を見る 2011/8/6 |
||
 端横桁の鉄筋コンクリート巻き立て 2011/8/6 |
少数主桁形式では従来の多主桁型式や箱桁形式に比べると、主桁のねじり剛性が低く、そのために、端横桁に鉄筋コンクリート巻き立てを施して、ねじり剛性を上げるとのことです。 | |
▲ページTopへ
| 展示室内の様子 | |||
 工場製作編 2011/8/6 |
 桁架設編 2011/8/6 |
 合成床版製作編 2011/8/6 |
 合成床版現場編 2011/8/6 |
 鋼橋の製作架設に関するいくつかのＤＶＤが用意されていて、ディスプレイに映されています。手前にはパンフレットや書籍、模型などが並べられています。この模型、現場事務所の方の手作りで、とても良くできていて驚きます。橋に対する愛情を感じました。2011/8/6 |
 現場で活躍する数種類のクレーンの説明の パンフレットが置かれています。私もいただいて来ました。 2011/8/6 |
||
▲ページTopへ
| 上武道路 渕名高架橋上部その１工事 | ||
 その１工区とその２工区の境。 防護シートのタイプが異なるので、 工区境が一目瞭然です。 2011/8/6 |
 オールテレーンクレーンが待機中 2011/8/6 |
 ブームが納められていたので、この機会に１枚パチリ。今上映中の「トランスフォーマー」のように、カシャカシャっと分解組立を繰り返してロボットになるかも？ 2011/8/6 |
 「その１工事」区間の中央付近 （熊谷方向） 2011/8/6 |
 「その１工事」区間の南端部付近（熊谷方向） 2011/8/6 |
|
 「その１工事」区間の南端部から前橋方向 2011/8/6 |
||
▲ページTopへ
| 2011/7/23 前回から５週間振りの鋼橋上部工事の建設現場です。工区南北端付近の一部を除いた全区間で、既に桁が橋脚上に乗り、全面が防護シートに覆われて工事が進んでいます。桁連結や横桁・対傾構（たいけいこう）の取り付け、支承設置等が進んでいることと思います。 今回気が付いたのですが、区間途中の側道脇にある現場事務所の敷地内に、一般見学者が自由に入れる展示室が設けられていました。仕事柄、事前に見学スケジュールを立てていただき、橋梁架設現場を見学したのは数十回に亘りますが、いつでも誰でも自由に入れる展示室を見たのは初めてのことです。公共事業に対する情報公開の新たな姿勢を感じました。展示室のオープン時間は平日10:00〜15:00です。 県道291号の高架下交差点は平成23年8月23日、24日の両日、通行止めになるとこのとです。通行にはご注意を。 （2011/7/31 記） |
||
 大型クレーンが活躍（太田県道付近） 2011/7/23  南北端の一部を残して ほぼ全区間で桁が乗っています。 2011/7/23  県道291号の高架下の交差点が 平成23年8月23日、24日の両日、 通行止めになるとのことです。 2011/7/23 |

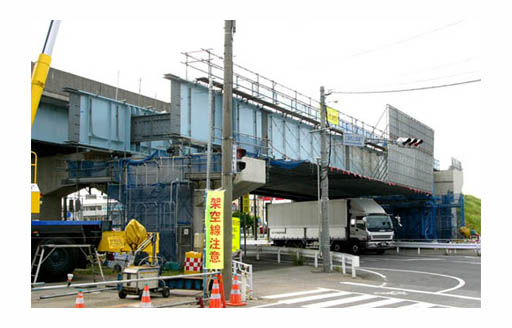

 前橋館林線（太田県道）上で進む桁架設 2011/7/23  桁下横断道路がある場所では、特に念入りな落下防止対策が取られています。 2011/7/23 |
|
 区間途中の現場事務所の敷地に 展示室が設けられていました。 2011/7/23  展示室（上り線側道脇にあります） 2011/7/23 |
 隣り合う連続桁の支承（ししょう）部 2011/7/23  中間支点部。垂直補剛材 2011/7/23 |
 南端部付近 2011/7/23  南端の橋台部 桁高が端部に向かって絞られています。 （下記コメントもどうぞ） 2011/7/23 |
| 板桁断面を決定する断面力は「曲げモーメント」と「せん断力」ですが、桁端支点がヒンジの場合には曲げモーメントは０で、せん断力のみが発生。桁部材（梁部材）は通常は曲げモーメントで断面が決まりますが、曲げモーメントが小さい場所では、桁高やフランジ部材の厚さや幅を絞り込む事があります。最近はコストを下げるために単純な構造の少数主桁が主流ですが、材料費に比べて人件費が安かった40年以上前の頃には、素直に曲げモーメントの大きさに対応した桁断面を決定する事が設計者の腕の見せ所でもありました。技術のノウハウも経済情勢によって変化を求められる例です。（2011/7/31 記） | ||
| 2011/6/15 前回から４ヶ月振りの現地では上部工の桁架設が進んでいます。現場で構造形式を確認すると、鋼２主桁橋です。２主桁橋は合理的な構造形式として近年多く採用されています。（2011/6/21 記） 【少数主桁橋】２主桁橋のような少数主桁橋は、従来の多主桁橋と比較すると、材片数や溶接延長が少ないために、工場製作と現場施工の省力化を図ることができます（製作費で約15％低減）。また、塗装面積も少なくなるので維持管理費も低減できます。床版は支間が広いために、一般的にＰＣ床版（プレストレストコンクリート床版）が使用されます。 |
 現地に立つ工事案内 |
|
 桁連結部 2011/6/15  太田県道との交差部で進む桁架設。 通行車両は慎重に。 2011/6/15 |

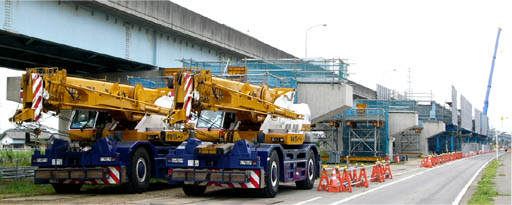

 上部工架設が進む現地。手前は待機するトラッククレーン車２台。 2011/6/15  ２主桁の断面を見る事ができます。多主桁形式に比べて、桁高が高い。 上りの側道（熊谷方面）は７月８日から通行止めになるとのこと（cf.左下の写真）。 2011/6/15 |
|
 現地に仮置きされた部材（対傾構？） 2011/6/15 |
 側道（道熊谷方面）通行止めの案内 2011/6/15 |
 一斉に進む桁架設 2011/6/15 |
工事発注内容
| 工事名 | 上武道路渕名高架橋上部その１工事 | 上武道路渕名高架橋上部その２工事 |
| 契約日 | 2010/11/25 | 2010/11/10 |
| 工種区分 | 鋼橋上部工事 | |
| 入札業者名 | 日鉄トピーブリッジ（株） | 日本橋梁（株） |
| 落札金額（税抜き） | 841,500,000 | 986,900,000 |
下部工事
▲ページTopへ
| 2011/2/20 上武道路渕名高架橋の建設現場では、昨年度末に下部工工事を完了後、次なる動きを確認できませんが、国土交通省のホームページを確認すると、昨年11月に既に上部工工事が発注されていました。全長1,100mを２工事に分割し、１つが日鉄トピーブリッジ（株）、もう１つが日本橋梁（株）が落札しています。合計18億2,840万円（税抜き）です。全長1,100mなので、単純計算では166万円／ｍとなります。 上部工形式は鋼橋なので、現場作業が少なく、ギリギリ工場製作が進むと考えられますが、現場でまた新たな動きを確認した時点で次の紹介を行います。 （2011/2/22 記） |
 北端部の歩道脇に立つ工事案内板 [ 拡大 ] 2009/12/12 |
|
| 完成した下部工が上部工の施工を待っています | ||
 既に完了している下部工（橋脚）に 付けられた橋名板 右下の写真の黒い長方形の場所 2011/2/20 |
 区間中央部付近 2011/2/20  南端部付近 2011/2/20 |
 区間中央部付近 2011/2/20  南端部の橋台 2011/2/20 |
▲ページTopへ
| 2010/5/9、平成22年度が明け1ヶ月が過ぎたこの日、上武道路渕名高架橋の下部工工事現場では全ての工事を無事に終えた様子で、T字型の張出し式橋脚が整然と並びその姿を現していました。 国交省高崎河川国道事務所のホームページの2010年5月10日付け発表によれば、「国道１７号・『上武道路』の早期全線開通に向け重点的に事業を推進する」とし、同日付けの記者発表資料（ホームページで公開）によれば、「平成22年度は、伊勢崎市境上渕名（渕名高架橋）の橋梁上部工工事を推進し、・・・」とのことです。（2010/5/12 記） |
||
 工区北端部の橋台を背面から  工区北端部の橋台を前面から  |
 区間中間部  群馬県道291号境木島大間々線 との交差部 |
 工区南端部の橋台  工区南端部の盛土区間  今回の高架橋区間を 工区南端部の盛土部から。 右後方は赤城山 |

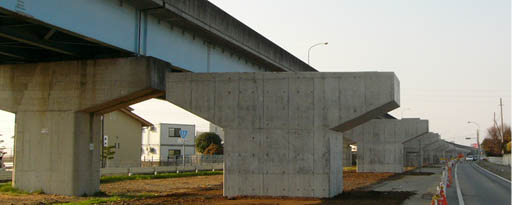

| 2010/2/28、1ヶ月前にはコンクリート打設中だったり型枠に覆われていた橋脚が、工区の南北端部を除いて全て型枠や足場が外れ、完成した姿を現していました。南端部の地上部とすり付ける盛り土区間では、斜面防護のブロック張り工事等も進んでいます。（2010/3/3 記） | ||
 工区北端部の現況（北側から）  工区北端部の橋台 後方の青色の桁は 現在供用中の渕名高架橋２車線  北端部を 前橋館林線との交差点の南から |
 左側：現在供用中の渕名高架橋２車線。 右側：完成した橋脚 最右端の道路：上り線側道 |
|
 右側：完成した橋脚 左側：現在供用中の渕名高架橋２車線 |
 工区南端部付近  工区南端部の橋台 後方は地上部とすり付けるための 盛土区間。斜面ブロック張りが進行中。 |
|
▲ページTopへ
| 2010/1/24、前回から１ヵ月半が経った現地では、全ての型枠が外れた橋脚や鉄筋組立て中の橋脚、またコンクリート打設直前の橋脚と、場所によって進行状況は異なりますが、全工区で橋脚の施工が順次進んでいました。 また、工区南端部の橋台とその南側の盛土区間においても作業が行われています。（2010/2/1 記） |
 南端部に立つ工事案内の大きな看板 |
|
 区間南端部の橋台。この橋台は暫定形の時に施工されています。  区間南端部の盛土区間  区間南端部の盛土区間 （南側の既設区間から）  区間南端部（手前の道路は上り線側道） （左側：既設区間、右後方：盛土区間）  区間南端部の少し南 現況（暫定形）の車線状況 左：暫定２車線（上下線） 右：施工中の高架橋２車線（上り線）  橋脚の部材名（イメージ図） |
 区間北端部（前橋館林線・通称太田県道）との立体交差部  区間中央部 |
|
 区間中央部（鉄筋組立てが進行中）  区間中央部（様々な進行状況）  養生中の橋脚  コンクリート打設を待つ橋脚 |
 区間北端部（前橋館林線・通称太田県道）との立体交差部  区間中央部（柱部材のコンクリート打設を終え梁部材の鉄筋組立てを待つ橋脚）  梁・柱ともに型枠が外れた橋脚 （区間中央部） |
|
| 2009/12/12、前回から３ヶ月が経過した現地の様子です。 この間、現地を何度か訪れていますが、主に杭基礎の施工中だったため地上部での変化が少なく、なかなかお伝えする画像を撮影できませんでした。 この日、全区間に渡って橋脚の施工が進み、フーチングや柱の鉄筋組立て、足場工設置作業等が行われていました。橋脚によってはフーチングのコンクリート打設も終了しています。（2009/12/26 記） |
||
ほぼ全区間を動画で撮影しました 区間中央から北端部 【動画でどうぞ】  南端部から区間中央 【動画でどうぞ】  区間南端部付近で進む 橋脚の柱の鉄筋組立  区間南端部の盛土部で 土工作業が始まっています |
 区間中央部付近 既設の高架橋をトラックが通過中  ↑ 区間中央部では 橋脚の足場工が進んでいます ↓  既設高架橋をタンクローリーが通過中 |
 区間中央部〜北端部で進む 橋脚のフーチングや柱の鉄筋組立  この橋脚はフーチングのコンクリート打設を終了しています。  組み立て中の橋脚の柱の主鉄筋が 真っ直ぐに伸びています |
▲ページTopへ

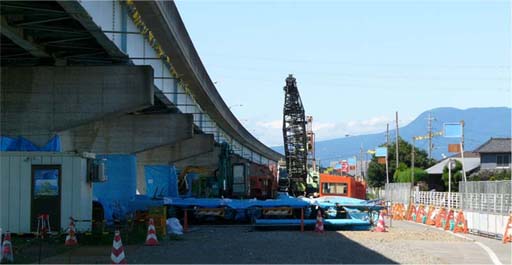

| 2009/9/13、渕名高架橋建設現場では区間全長に渡り高架橋予定地の整地を終え、一部の区間で杭基礎の打設が開始されていました。高架橋予定地東側の側道は交叉点の右折線が閉鎖され、敷地全域がフェンスで囲まれています。 北方を向くと、区間のどの場所から撮影しても、はるか後方に赤城山が鎮座しています。 |
||
 ━：今回の高架化区間 [ 拡大 ]  既設の高架橋の下に仮置きされた 杭基礎の鉄筋かご。 （鉄筋が円筒状に組まれたもの） |
 区間北端部付近 後方に前橋・館林線の交差点  区間中央付近（北部寄り）  荷役作業用クレーン  杭基礎用の地盤掘削 |
 高架化予定地に鋼板が敷かれています 右端の車道は側道（閉鎖中）  区間中央付近（北部寄り） 後方に赤城山  ここにもクレーン  杭基礎用地盤掘削 |
 区間南端部を北側から 右側は供用中の高架橋 |
 区間中央付近 |
|
| 2009/7/11 | ||
 渕名高架橋下部その３工事。 上武道路の側道脇に 宮下工業株式会社の現場事務所 が建ちました。 2009/7/11 |
 渕名高架橋下部その３工事 2009/7/11  渕名高架橋下部その２工事 2009/7/11  渕名高架橋下部その１工事2009/7/11 |
 工事の看板 2009/7/11 |
▲ページTopへ
| 渕名高架橋の現況 | ||

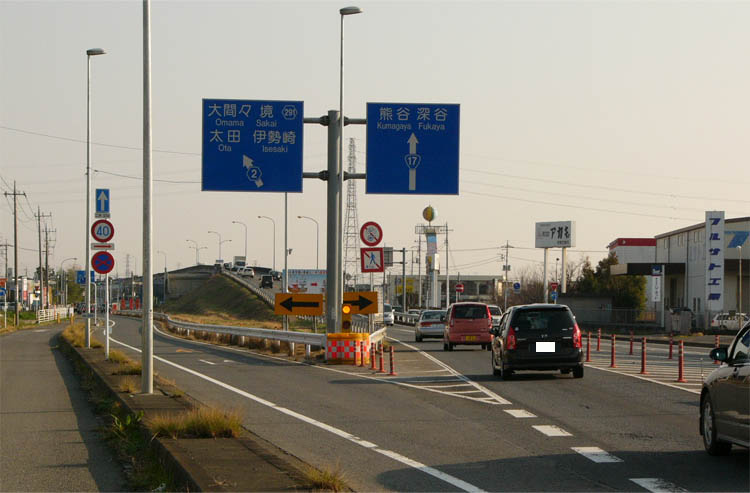

 太田県道の少し南 右側が現在の２車線 （暫定的に上り下りで１車線ずつ供用） 雑草が生えている場所が今回の 上り線用２車線分の高架橋位置 2008/9/14  北端部付近。 後方が太田県道との交差点 2008/9/14 |
