３段構造のエアコン室外機カバー
制作図｜１段目組立＆塗装｜２段目組立＆塗装｜３段目（本体と屋根、ドーマー窓と出窓、塗装）｜設置｜材料代掲載日：2019/1/31
今や、ほぼ全ての家庭に備わっているエアコン。猛暑続きの夏には、熱中症にならないための命をつなぐ重要な家電です。ところがこのエアコン、冷気を送り出す室内機だけでなく、室外機が必須です。エアコンが装備された多層階の集合住宅等で、バルコニーに室外機が模様のように並んだ光景は印象的です。一般家庭では窓の下やテラス、ベランダ等に置かれて、普段は誰にも気付かれず影薄い存在です。 そんなエアコン室外機。 我が家ではリビング前のテラスに置いてあります。掃き出し窓からは外れているので、出入りの邪魔にはならないのですが、リビング前と言えば我が家では一等地。テーブルや花器置き場等、あれこれを置いてあるので少しのスペースも貴重で、室外機の場所も立体利用したい。そこで作ったのが３階建て（３段構造）のエアコン室外機カバー。全体を一体化してしまうと取り外しが重くなるので、各階を分離できるように制作しました。 DIYで制作した小品や花器等の保管庫にする予定です。（2019/1/31 記） |
制作図
▲ページTopへ   |
▲ページTopへ
１段目 組立＆塗装 |
|
 （1）組立完了（前面）  （3）２段目の移動制限部材取り付け |
 （2）組立完了（背面）  （4）塗装完了 |
 （5）１段目完成 |
|
▲ページTopへ
２段目 組立＆塗装 |
|
 （1）組立完了（前面）  （3）塗装完了（前面） |
 （2）組立完了（背面）  （43）塗装完了（背面） |
▲ページTopへ
３段目の本体 組立 |
|
 （1）加工した部材（一部）  （3）組立完了 |
 （2）組立中  （4）組立完了 |
３段目の屋根 組立屋根には下地材として9mm厚の合板を貼りましたが、リアル感と立体感を出すために、12mm×100mmの板を重ね貼りしました。 |
|

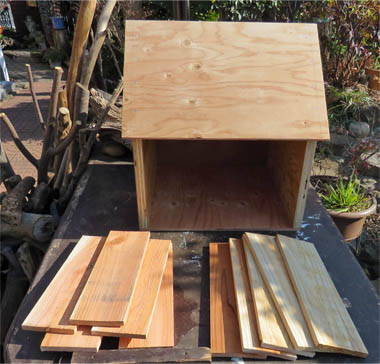

 （1）組立完了後の３段目本体と外側に貼る屋根材 |
 （2）外側の屋根材組立完了 |
▲ページTopへ
３段目のドーマー窓や出窓 組立DIYの端材がたくさんあることと、小屋の形状に変化を付けるために、ドーマー窓と出窓を制作 |
|
 （1）過去のDIYで曲線加工した時の端材  （3）ドーマー窓取り付け完了 |
 （2）出窓とドーマー窓制作  （4）ドーマー窓と屋根との隙間にギルトセメント充填 |
 （5）３段目の組み立て完了  （6）３段目を電動サンダーでヤスリ掛け |
|
▲ページTopへ
３段目 塗装塗料は、屋根と壁等で３色を使い分け |
|
 （1）塗装完了 |
 （2）塗装完了 |
 （3）３段目・塗装完了 |
|
▲ページTopへ
設置 before |
|
 （1）カバー設置前のエアコン室外機 |
 （2）カバー設置前のエアコン室外機 |
▲ページTopへ
設置 after |
|
 （1）１段目設置 |
 （2）２段目設置 |
 （3）３段目設置  （4）３段目設置 |
|
材料代
▲ページTopへ| サイズ | 単価 | 員数 | 金額 | ||
| 1 | 400×24×910 | 150 | 6 | 900 | 合板端材（カインズ伊勢崎店の特売品） |
| 2 | 910×9×1820 | 1,050 | 1 | 1,050 | 針葉樹合板 |
| 3 | 100×12×1820 | 1,080 | 1束 | 1,080 | 野地板（６枚束売り） |
| カット代 | 50 | 10回 | 500 | ||
| 合計 | 3,530 | ||||
| （1）6mmの背板とドーマー窓・出窓は家で保管していた残材・端材を使用。 （2）ホームセンターでの有料カットは部材辺に対して直角切断のみ可能。 （3）他に塗料、ネジ釘、普通釘、布ヤスリ等が必要。 手持ちの木材や釘、塗料などを概略換算して加えると、材料代は5,000円程度です。 |
|||||
